UnrealEngine4禪意花園項目中的水池

來源： 52vr | 責任編輯：傳說的落葉 | 發布時間： 2019-06-13 08:22 | 瀏覽量：

這篇文章介紹了禪意花園項目中的水的效果實現方法。

禪意花園

禪意花園是Epic Games的官方項目，現在已經開放在Market Place中自由下載。這個項目中使用了特別的方法來實現水池，效果如下：

水面表現

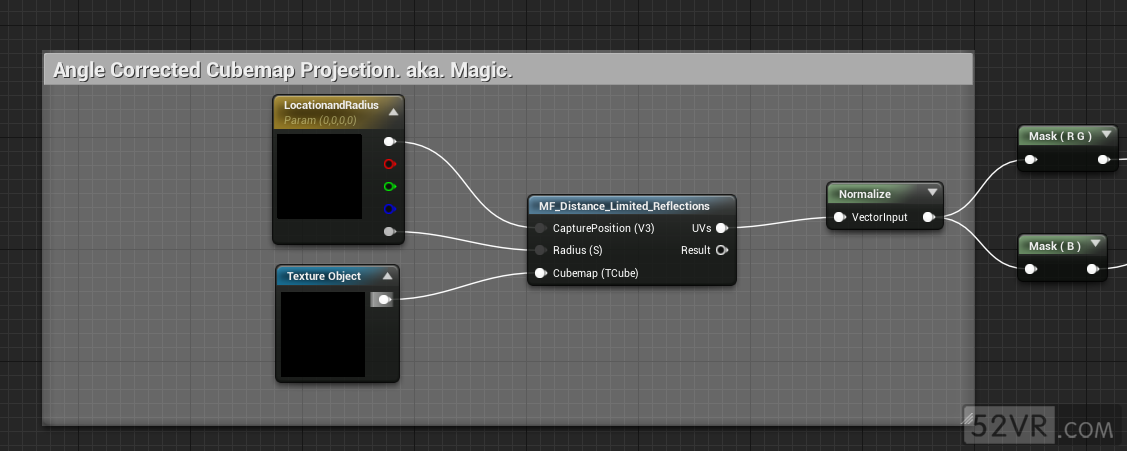

整體的水池效果分成水面與池底兩塊，針對于水面來說使用了Cubemap + noise，原本不是十分特別的地方，但是針對于Cubemap反射這一塊有個黑魔法，值得一看：

這個函數寫的很復雜而且不好閱讀，應該是美術寫的。但是如果把它翻譯成代碼其實不難理解——它處理的是以場景設計師在關卡中放置的一個點為反射點，通過這個反射點、水面像素和相機位置的計算來獲得一個反射向量。這個反射向量在對應的CubeMap中采樣，從而獲得水面的反射效果，效果如下：

目前這個材質的實現似乎還有點小問題，可以進行修復。這里不方便將修復后的材質放出，讀者可以自己進行實現。

總體來講這個想法很新穎，可以在僅僅使用Emissive Color與Opacity通道的情況下來實現很好的水面的效果，尤其在反射效果上的效果很不錯。

因此，這個水面效果可以在移動平臺上兼顧性能和效果。

水底

禪意花園中水池的水底效果的腦洞也開的很大。在正常情況下想要表現水底的效果通常是使用Refraction通道。但是Refraction通道在某些設備上表現的不太正常，性能也是一個必須考慮的問題。

因此水底的模型是讓水底本身使用World Position Offset通道來對頂點進行位移操作，這種操作主動讓池底的網格模型進行浮動，這樣一來也就會比較好適配大部分的設備。

這種做法是很新穎的，另一方面效果也很不錯。

后記

看到了Epic Games提出的一些解決問題的方法，感覺到提出這些方法的人似乎已經到了另一種境界。《孫子兵法》說“以正合，以奇勝。”大部分人似乎花了太多的功夫在“正”上，例如不停地去鉆底層，硬碰硬的提高效率和表現。但是是否能夠在“奇”這一塊來解決實際的問題，這種“奇”的能力又該怎么去培養？
