這篇文章介紹了HairStrandPlugin的立項和大體思路。
HairStrandPlugin總覽
HairStrandPlugin可以用來實現毛發的設計、模擬和渲染。
效果查看：傳送門
在目前來說，該插件可以使用Maya進行發型的設計，將發型導入U(xiǎn)E4后便可以直接進行發絲的模擬和渲染了。
使用教程：傳送門
墻內用戶請?jiān)L問：傳送門
目前工具鏈的適配方面還有一些小問題，但是總體上不影響使用。
HairStrandPlugin的立項
HairStrandPlugin在一個月前立項。在練手插件GhostMeshPlugin完成后，我便開始了HairStrandPlugin的開發，將代碼托管于coding.NET平臺之上。
小廠商的情懷
針對于發絲的模擬，各大游戲廠商都已經做的不錯，例如愛麗絲瘋狂回歸中愛麗絲的發絲，古墓麗影中勞拉的發絲和最終幻想15中的發絲等均為高質量的發絲表現。
但是可惜除古墓麗影的TressFX已經開源外，我們這些小廠商也無法窺探到發絲技術的奧秘。又因?yàn)槲耶?dāng)前所參與開發的項目隱龍傳：影蹤里主角陸天源也是長發造型，因此我便開始了這個項目，希望能夠讓沒有太多背景的游戲開發者也可以在UE4上實現發絲的渲染。
Nvidia Hairworks
實際上，Nvidia也已經推出了Hairworks，專門用于毛發的渲染，而且效果相當不錯。但是以來Hairworks采用的是基于DirectX 11 的Tessellation技術，換句話說，無法在移動平臺和Play Station平臺上使用。
另一方面，由于Nvidia Hairworks只公開了PC版本的庫，因此針對于其他系統，Hairworks無法適配。
Apex Cloth
Apex Cloth是Nvidia推出的可以用于布料的模擬的工具，并且已經集成在UE4里面了。實際上在該插件還未完全實裝的情況下，時至今日隱龍傳：影蹤也是正在使用Apex Cloth進行發絲的模擬?？墒茿pex Cloth在模擬發絲上還是有一些短板：
不支持移動平臺，換句話說在Android平臺上無法正常工作。
布料與發絲還是有差別，例如在Apex Cloth上的布料不會回彈。因此使用Apex Cloth模擬的發絲在表現發型上略不適應。
Apex Cloth與UE4中的Skeletal Mesh完全綁定，換句話說一個Skeletal Mesh只能綁定一個類型的布料，該布料的信息無法在runtime進行調整。假如角色從陸地進入水中，布料阻尼damp無法進行調整，因此在水中的表現將會很怪異。
開發過程
到目前為止的開發過程大致可以分為兩塊：Particle Simulation和Strand Mesh Build。
初期針對于發束粒子進行Physical Simulation、Collision Detection和Constraint Solve。
然后利用結算得來的粒子進行樣條插值，從而將發絲構建出來。
Particle Simulation
針對發束粒子來說，整體的模擬分成力場模擬、碰撞檢測和約束迭代。
重力&風力模擬
在HairStrandPlugin中，我采用的是帶有阻尼的Verlet Integration來進行模擬：
x(t+Δt)=x(t)+(x(t)−x(t−Δt))∗damp+aΔt2
在上面的公式中，damp為阻尼系數，阻力越大則該值越小。而a則是該粒子在該處的加速度，重力、風力或者水流等都可能影響這個值。
關于Verlet Integration，我在之前的一篇博客Unreal Engine 4 —— 可交互繩索的構建也提到過。
碰撞檢測
目前的發束例子只進行了球形的檢測，檢測方法很簡單：檢測發束粒子與球心的距離，若距離小于半徑r，則將改粒子推到球面即可。
約束迭代
針對于約束，目前來講分為Global Constraint Solve和Local Constraint Solve。Global Constraint Solve用于保持發型，Local Constraint Solve用于處理兩個過遠的粒子。
總體來講還是不難。
Strand Mesh Build
Strand Mesh的構建經歷了一些風波。
LineMesh

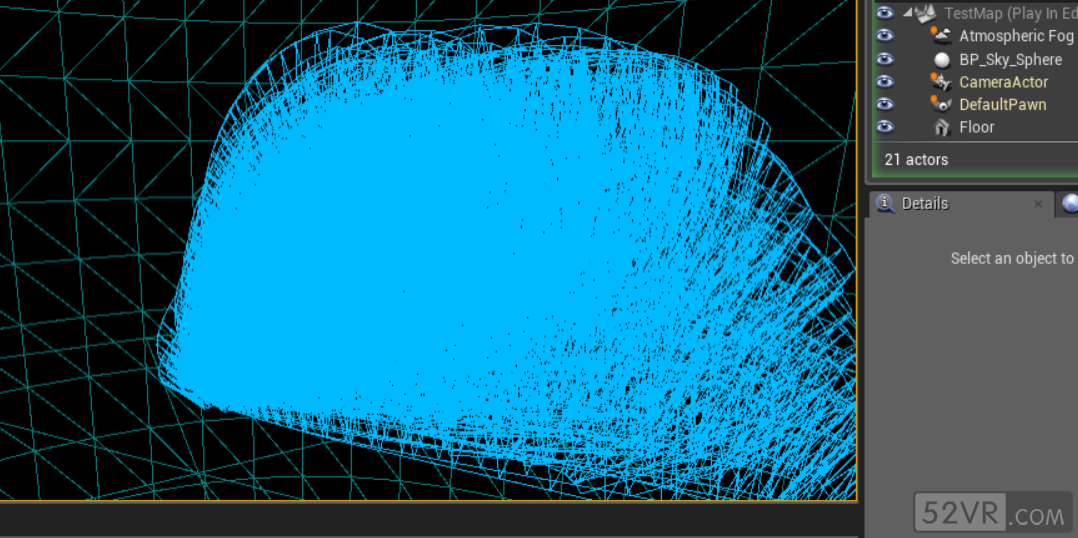

最開始的時候我打算使用LineMesh來進行發絲的模擬：
Mesh.Type = PT_LineList;
1
1
但是使用這種方法所構建的發絲所需要的圖元數量太多，消耗不起。
TriangleList
因此最后還是決定了使用TriangleList。但是如果是使用平常的三角面片則還是無法應對多角度的視線，例如當相機與面片相切時，則完全看不到該面片。
所以最終決定將該網格朝向攝像機展開，使面片時刻朝向攝像機：
這樣達到的效果我個人還是非常滿意的。
后續開發
后續的開發將會著重幾個方面：
Interpolation，在發絲間進行插值，減少樣條曲線的運算量。
GPU Simulation，準備將Verlet Integration和Constraint Solve放到GPU上進行運算，應該回更快一些。
多線程加速，不同的發絲應該可以放到其他的線程中去達成線程加速。
后記
HairStrandPlugin只由我一個人開發，從最初的什么都沒有到現在能夠或多或少看出海飛絲的效果，這樣的成果我個人其實已經很滿意。
開發過程中再次感覺到數學對于游戲程序員實在是太重要了，在閱讀論文的過程中幾乎把所有的大學時代學到的數學都過了一遍。日后看來還是要好好過一遍數學了。
-
