SketChup如何創建一個前臺桌三維模型的教程

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2014-06-25 17:36 | 瀏覽量：

SketChup是一款簡單易用的三維建模軟件。不清楚的就百度一下吧。本sketchup建模教程是介紹如何創建一個前臺桌三維模型的教程。模型如下：

工具/原料

SketChup 7.1版本

方法/步驟

1

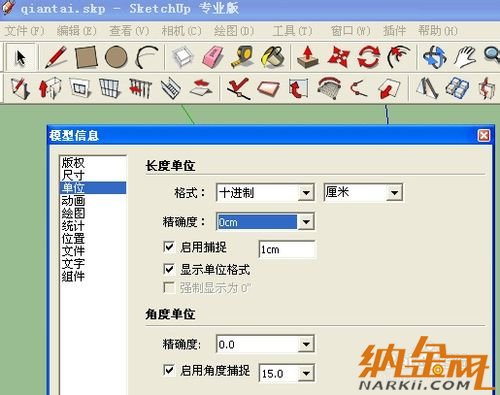

打開Sketchup軟件，菜單：窗口-模型信息-單位，參數設置如圖。
用“矩形”工具，從坐標原點單擊鼠標，從左往右拖動，在右下角尺寸輸入框中，用鍵盤輸入“150，50”（“，”豆號也要，下同），按回車確認。

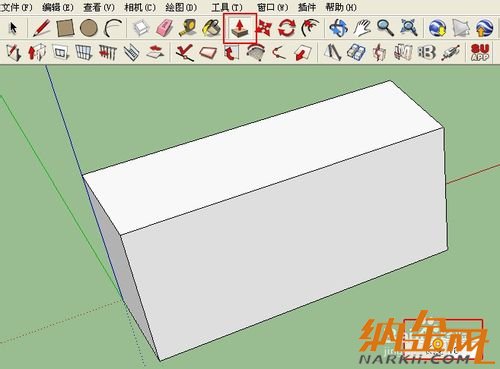

用“推/拉”工具，放于剛創建的表面上，單擊鼠標并向上移動，在右下角尺寸輸入框中，用鍵盤輸入“70”，按回車確認。即建立完成了立方體。
用“測量距離”工具，從右邊線向左移動，用鍵盤輸入“35”，按回車確認。創建一參考虛線。

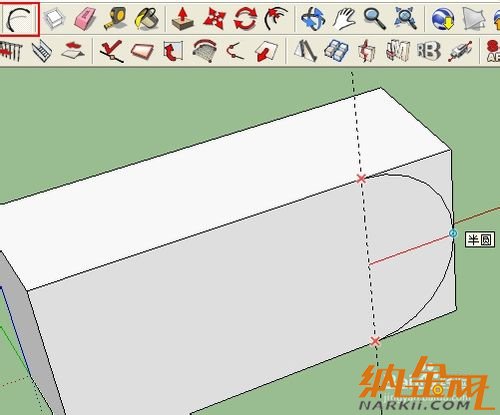

用“圓弧工具”單擊虛線與上下邊線交點，并向右移到到右邊線。單擊確認。
用“轉動”工具，將視圖轉動到如圖位置。用“推/拉”工具，單擊右面向右拖動任意尺寸。

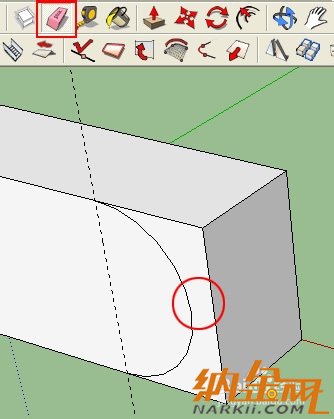

用“刪除”工具，將拖動產生的短線刪除。

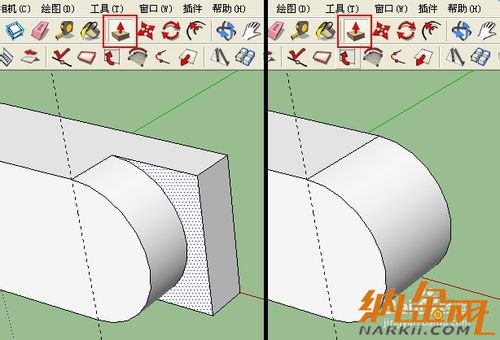

用“推/拉”工具，單擊圓弧右邊的面，向里推動到底。結果如右圖。

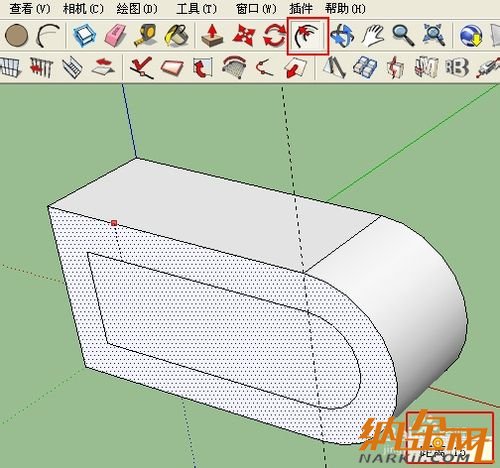

用“偏移復制”工具，放于外面，單擊并往內拖動，用鍵盤輸入“15”，按回車確認。

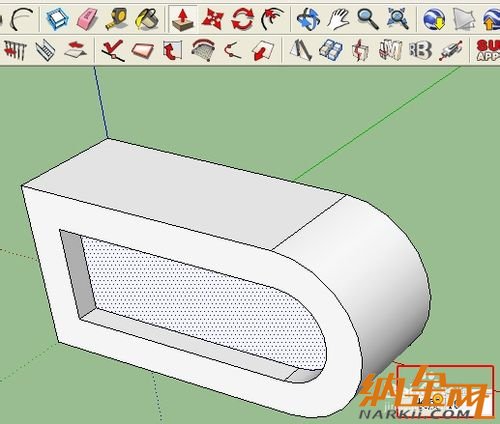

用“推/拉”工具，放于剛創建的內表面上，單擊向里拖動，用鍵盤輸入“10”，按回車確認。

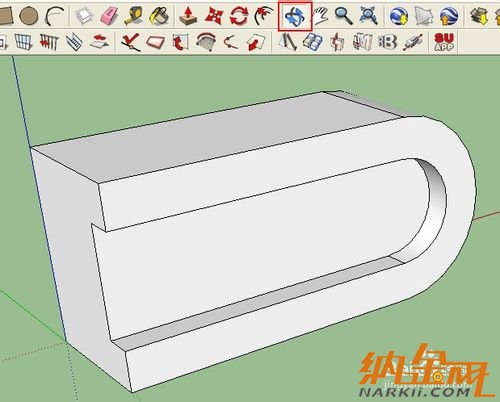

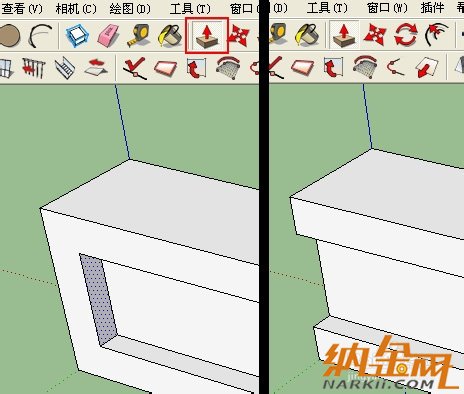

用“推/拉”工具，單擊如左圖的面，往左移動到最左邊，單擊確認。簡易的前臺桌三維模型就創建好了?？捎?ldquo;轉動”工具，觀察模型的各個角度。

END
