SketchUp基礎教程之平面圖的創建
本節sketchup教程學習平面圖的創建。
有些人認為,當你創建一個在SketchUp模型,它需要一個大的復雜的怪物模型,以便它是什么值錢的東西。但很多時候,我覺得我可以使用Sketchup的非常迅速和有效地解決小問題。
例如,我最近安裝了新的地板,在我的家里,我需要計算正方形的房間,我需要的地板。在一個典型的室內鏡頭,這是相當容易的。測量房間的寬度和長度,以及它們相乘得到的面積。
但 在我而言,我需要我的客廳面積來計算我的廚房是開放的,所以我有很多有趣的角落和櫥柜測量周?chē)?。然后搞清楚意味著試圖分裂成邏輯廣場的尺寸,所以我可以很 容易地計算平方尺的面積,它開始看起來像一個家庭作業早在高中的任務。相反,我轉過身來,SketchUp繪制我的平面圖。
使用SketchUp創建一個平面圖
SketchUp是一個偉大的工具,用于創建平面圖,特別是如果你只是希望計算的樓面面積。但在此之前你打開Sketchup的,你會想要去測量房間。以盡可能的多次測量。這是更好地比不夠有更多的信息。
第1步 - 檢測室

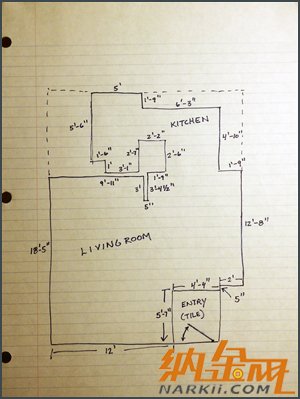

因此,只要抓住了一張紙,卷尺,也許一個幫手按住另一端的磁帶。在紙上,畫出一個粗略的輪廓房間。它不必是完美的,只是嘗試?yán)L制每個角落的墻壁,當你看到它們。您可能會注意到,你沒有得到恰到好處的比例,這是確定的!SketchUp會照顧,后來。
測量每個墻的長度,并寫下了測量。我會測量到最近的半英寸。轉到在房間里,直到你每次測量墻。
從圖像中可以看到這種布局是多么復雜的計算面積的權利。當然,我可能已經剛剛超過估計,而不是試圖要這么詳細,但我不希望有比我需要購買更多的地板。另外,我知道這將是在SketchUp容易弄清楚,所以這是我做了什么。
一旦你創建你的草圖,并收集了所有你的尺寸,去進取,不斷開拓Sketchup的。
第2步 - 重新創建的平面圖在SketchUp

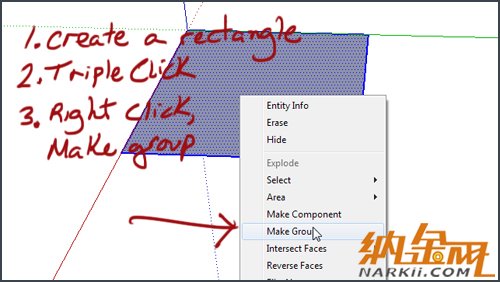

快速提示:有一件事我喜歡做我打開每一次創建一個“地板”,,SketchUp是剛剛創建一個大的矩形組。這使得它更容易軌道時,你有一些固體引用。這也使得它更容易推理系統知道你要畫。試試吧,如果你喜歡它。
在 這種情況下,約50'×40'的矩形將是什么,我需要足夠大足夠。我喜歡創造略大于模型,我需要?jiǎng)?chuàng)建。因此,創建一個大的矩形組后,給我一個參考表面,我 開始繪制輪廓的墻壁?,F(xiàn)在,我不在乎壁厚或任何。我只是想知道該地區,所以我們不打算在所有獲得花式。這將是一個嚴格的二維平面繪圖。

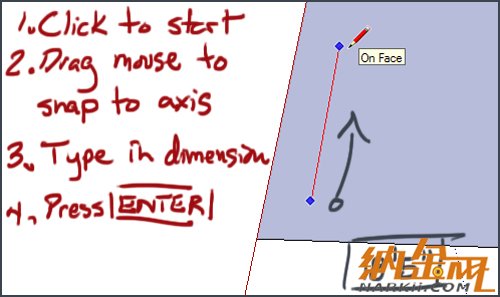

所以剛開始你的模型用直線工具在一個角落里,開始繪制。點擊一次啟動線,然后拖動鼠標,直到你鎖定你想要的軸。開始你的平面圖,你可以這樣做:
-
啟動行工具,點擊一次行動。
-
拖動鼠標向你想要去的大方向。
-
輸入的長度墻壁,好像這18個“5” ,然后按ENTER鍵。

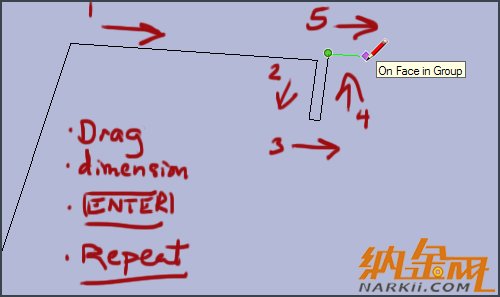

一旦你創建你的第一線,SketchUp會準備好繪制另一條線從你的第一個端點。因此,它是那么容易,因?yàn)檩p推鼠標到你想要去的方向鎖定軸,輸入你的下一個維度。只是不停地重復這個過程,直到你恢復到開始的姿勢。所以創建額外的行會是這樣的:
-
從上一行按ENTER鍵后移動鼠標捕捉到新中軸線
-
類型在墻上9'11“的長度,并按下ENTER
-
REPEAT
這將開始走得相當快,你就可以在任何時間進行。
當你回到你的起點,事情可能不排隊只是完美。你可能會發現,你是幾英寸或取決于如何精確測量,以及如何正視你的房子建。檢查您的測量,如果你認為你犯了一個錯誤,但你也可以做一個小的調整,以保持您的SketchUp模型廣場某處。

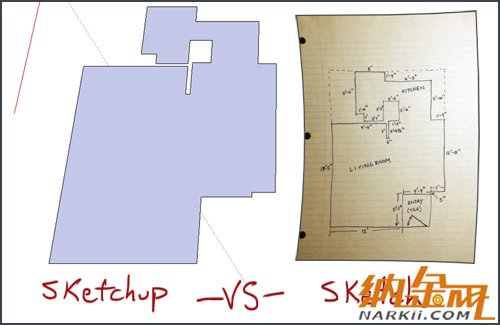

一旦你的平面圖是完整的,刪除您在本教程開始創建的“樓組”。你會結束了,只是你的平面圖輪廓。
第3步 - 計算面積

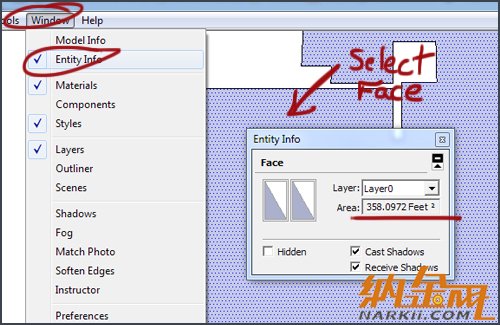

嗯,真的Sketchup的做所有的計算,所以這一步是超級容易。你剛才去窗口“ - >選擇”實體信息“。然后,用選擇工具,突出/選擇面,你會看到該地區的臉上彈出的實體信息窗口中 一塊蛋糕!
所以,現在我知道我有完全相同的地板面積358平方尺。所以,當我去購買的地板,我就可以知道我需要什么,而不是買太多信心。當然,你要弄清楚一點點額外的材料切割取舍和廢物,所以我會得到一點點額外的。
沒有花哨的東西
如何使用SketchUp來迅速解決問題,而不花哨或復雜的與您的模型,這是一個很好的例子。難道我已經繪制3D墻,廚房的櫥柜,門等?是。但它會提供任何更多的價值,我的樓面面積計算,
確保建模想想模型的目的之前,你需要花費一些時間。你并不總是必須建立詳細的模型來創建一些有用的東西。有時候,最簡單的模型是最好的方式利用的SketchUp神奇的力量。
