sketchup制作做埃菲爾鐵塔
本節匯寶盆繼續為大家?guī)淼氖?a href="http://www.flawlessdiamondring.com/special/sketchupjc/">sketchup教程：學習sketchup制作做埃菲爾鐵塔。
想知道埃菲爾鐵塔怎么制作的么？下面我教你。
step1：在菜單欄中導入一張埃菲爾鐵塔的平面圖用作圖像。
圖片如下，只要復制粘貼下來就可以用了：
我們知道埃菲爾鐵塔的結構是非常對稱的，所以我們只要繪制出四分之一的鐵塔骨架然后再旋轉復制即可，置于埃菲爾鐵塔的觀光臺和氣象臺，我們在做完骨架后以組件的形式加上去即可。

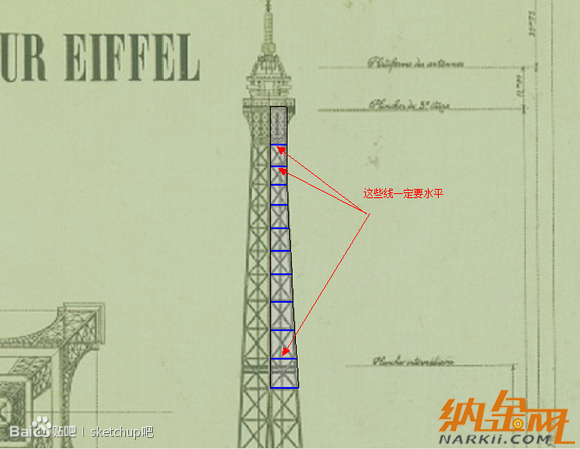

step2：將視圖切換到頂視圖并勾選平行投影。然后我們用直線工具將鐵塔的塔架輪廓勾勒出來。
下面我們先勾勒鐵塔第二到第三層的部分。
特別要提醒的是：鐵塔弧線部分一定要用直線工具連接，否則第二步制作鐵塔構架時會非常麻煩。
補充一下：

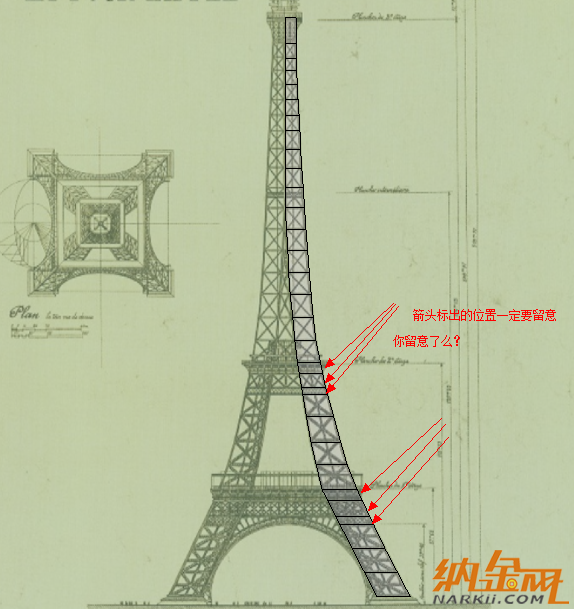

面我們繼續勾勒埃菲爾鐵塔的骨架：
勾勒完成后應該是這樣的：
然后，我們把骨架每一節的對角線連接起來。
使用偏移工具

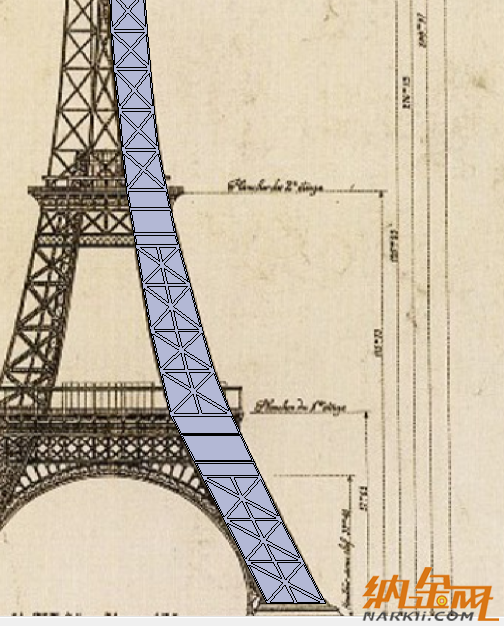

將每一節鋼架偏移出寬度來：
然后擦去多余的線條：
就像這樣：
將所有網孔摳除：
完成后變成這樣：

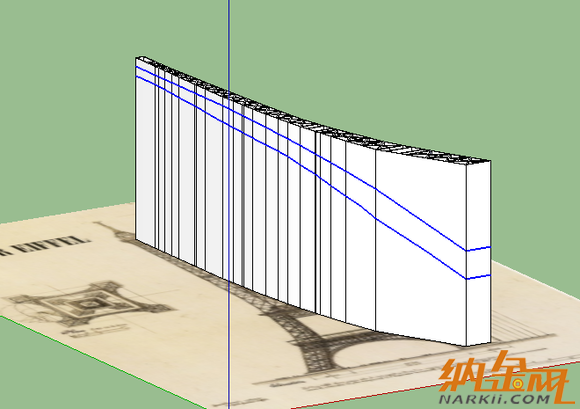

使用推拉工具將剛才畫好的平面結構向上推出合適高度。
打成組：

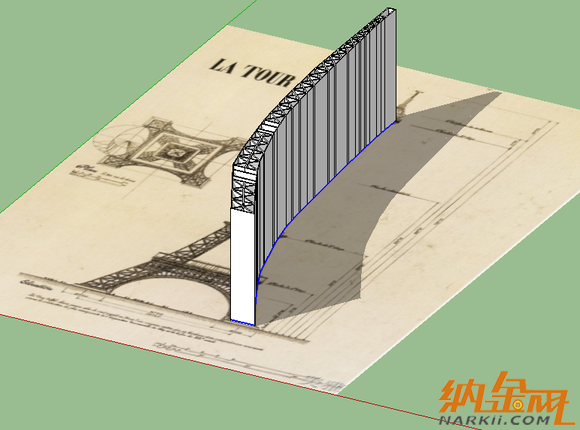

將打成的組向下垂直平移，并右擊該模型選擇相交面-與模型
三擊相交線以全選相交線：
將相交線向左平移出合適距離：
連接任意相鄰端點完成封面：

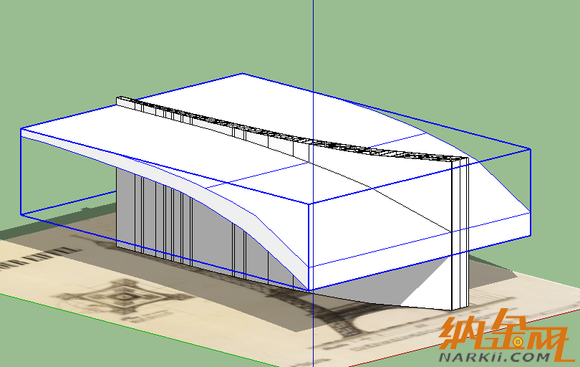

向上推出合適高度：

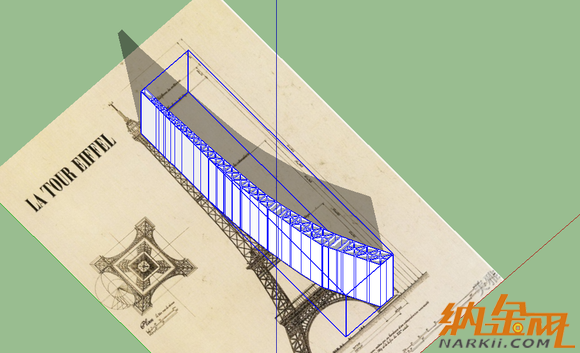

將左方的柱體打成組，然后順時鐘旋轉90度。
右擊選擇相交面-與模型。
將旋轉過的組刪除，我們可以得到鐵塔的1/8的輪廓。
我們用鼠標框選，并用移動工具將其拖出：
下面我們將線框封面，這是個耐心活。
封面的方法如圖所示：
用15分鐘就可以全部封面完成，然后我們將骨架摳出來：
這是扣完后的骨架：
下面我們將每一節都用推拉工具推出合適的高度：
（重要提醒：使用推拉工具之前必須要將骨架打成組，否則推拉之后的骨架會缺少底面）
推拉完成后的效果圖：
將骨架創建成組件，并順時鐘旋轉270度復制：
將旋轉復制而來的骨架做鏡像操作（快捷鍵是s）：
在合適移動鏡像后骨架，便可以得到1/4的骨架：
旋轉復制便可以得到完整的埃菲爾鐵塔的骨架：
隨后我們所要做的就是以組件的方式裝入第一二觀光塔和氣象塔：
先給大家看一下第二層觀光塔的構造（由于制作很繁瑣，所以我拿我已經做好的模型向大家展示）：
氣象塔的構造：
-
