SKETCHUP 導入掃描的圖面與相片
本節匯寶盆繼續為大家?guī)?lái)的是sketchup教程學習如何導入掃描的圖面與相片。
使用圖像對象(RasterContext Object)可以將掃描或傳真、相片導入設計圖上。依照格式的類型，有信賴性高的、也有較不具信賴的，另外為了能夠有好效率，導入圖像文件也有幾個幾個策略。
圖像對象的配置
將掃描的圖像文件導入到SketchUp有兩種方法：
1. 使用[文件] -> [插入] -> [圖像…]指令導入圖像文件。
2. 從桌面或Windows文件總管中直接將圖像文件拖曳到場景。
配置時可以使用在對角位置上的角落直接改變圖像的尺寸。配置后可以使用[比例]工具變更比例，或在圖像上按鼠標右鍵，在[圖像性質]對話框中更改尺寸。
比例變更另外有別的方法，就是使用[測量]工具在圖像上測量距離后，輸入尺寸，變更對象的比例。
圖像對象之移動
配置后，圖像對象可像其它對象一樣移動、旋轉。

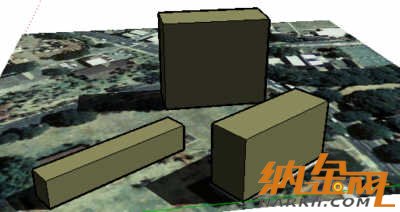

在圖像上直接繪圖，可以很快速展開基地設計周?chē)谋尘啊?/p>
這個不只可以在背景上顯示建筑物，也可將建筑物的陰影直接插入周?chē)h(huán)境中，對于都市計畫作業的實施相當快速、便利。
快速指引：這個相片拍攝的正確日期、時間知道的話，因?yàn)榭梢詫⒔ㄖ年幱芭c影像上的陰影調成一致，所以能夠快速地指定建筑物大概的高程。
而且也可以將圖像對象利用在真實標志或招牌的制作上，操作方式只要將圖像拖曳到場上，將它配置在任意的表面上即可。
性質
圖像對象有幾個可以調整的性質設定，要進入此設只要在場景中的圖像對象上按鼠標右鍵，選取[性質]，如下列般的對話框即顯示出來：
[圖像尺寸]的數值是表示圖像的像素大小，另外[尺寸] 的數值為顯示在SketchUp上圖像對象的尺寸，[維持寬長比]的核選框如未打勾時，可以輸入與長寬比率無關的值，所以可以改變圖像的比率。
當做背景的圖像對象

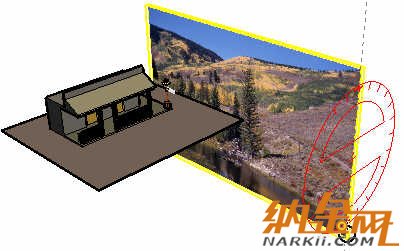

圖像對象與SketchUp其它面一樣可以移動到任何位置，要當做背景時，將[旋轉]工具置于邊線上，使用分度器將圖像轉為垂直。
陰影
注意在街燈旁的招牌投影到地面與影像后面。

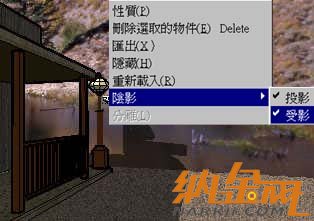

在圖像上接鼠標右鍵，將[陰影] -> [受影]選項設為無效，即可設定山的圖像不會接受陰影投射，這樣不論從那個視點看就都像背景。
本節sketchup教程完畢。
-
