3dsmax歐式沙發建模教程一
本節匯寶盆為大家?guī)?lái)的是：3dsmax歐式沙發建模教程一
具體的建模過程如下：

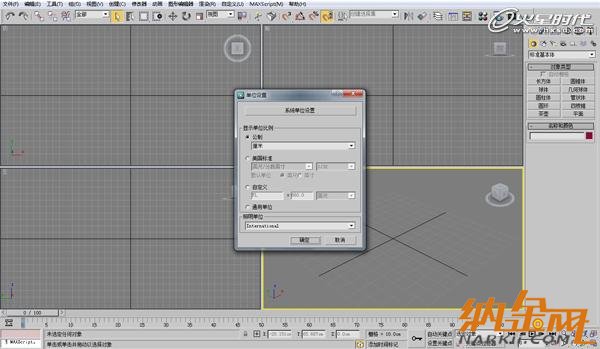

首先，運行一個3ds max，首先檢查一下系統單位設置，我覺得這是一個很好的作圖習慣，規范作圖，盡量減少錯誤的發生率，提高作圖效率和質量。（圖01）
圖01

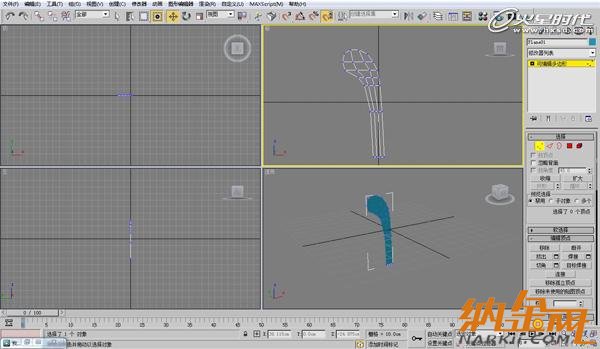

下面開始?xì)W式軟包沙發的詳細解說及圖示，我準備從沙發的靠背開始做，觀察沙發的形態，把握比例。首先，在前視圖中創建一個平面，并將這個平面轉化為可編輯多邊形，打開編輯點，移動點做出靠背的形態。（圖02）
圖02

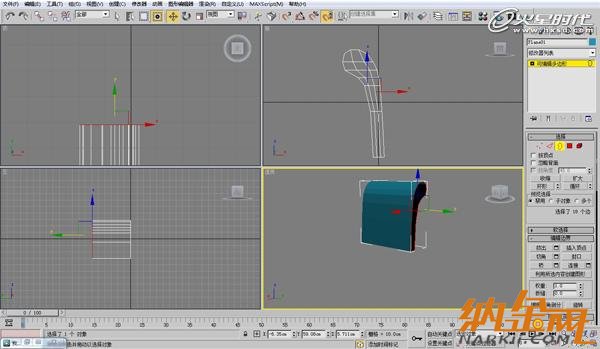

打開編輯邊界面板，選擇邊界，按住shift移動并復制邊界，調整合適的高度。（圖03）
圖03

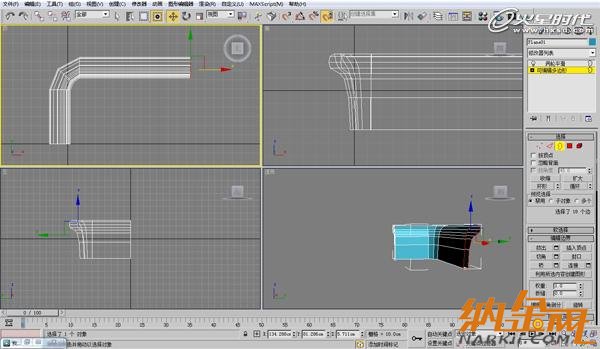

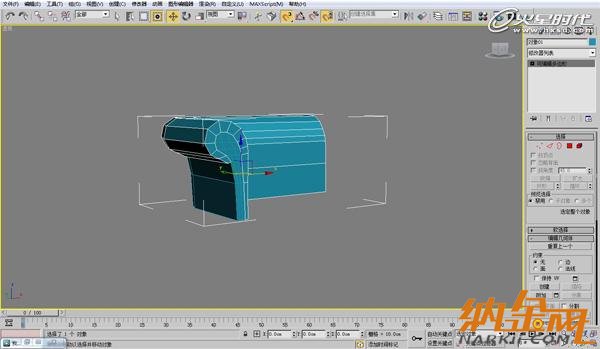

繼續使用shift移動并復制操作，做出扶手與靠背的轉折。（圖04）

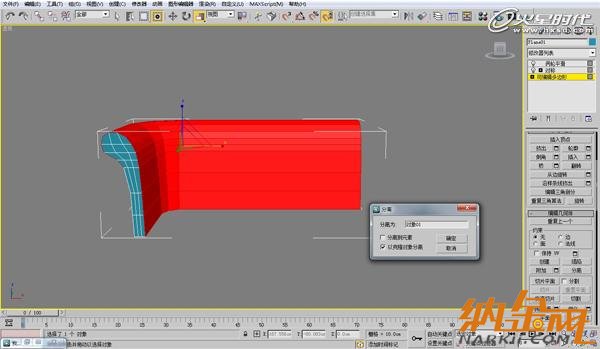

如圖，選擇面，使用分離命令，分離的時候注意勾選上“以克隆對象分離”，這樣可以在不破壞原模型的基礎上創建一個緊密包裹在原模型上的面，方便下面的操作。（圖05）
圖05
選擇分離出來的面，使用擠出命令，擠出一個厚度。（圖06）
圖06

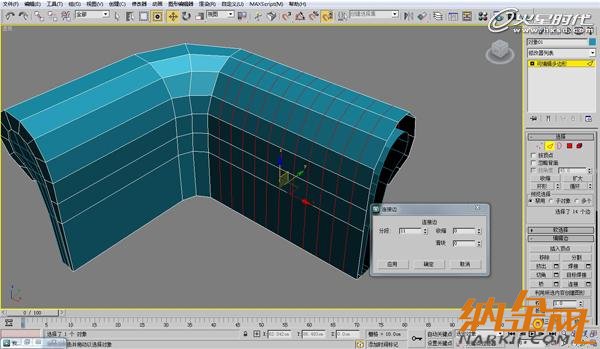

選擇靠背面上的線，先使用環形選擇命令，然后連接邊，在連接的時候注意，使用連接命令后面的設置按鈕，可以輸入準確的分段數。（圖07、08）
圖07
圖08

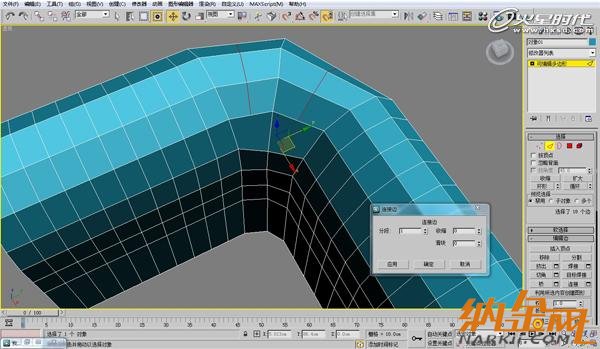

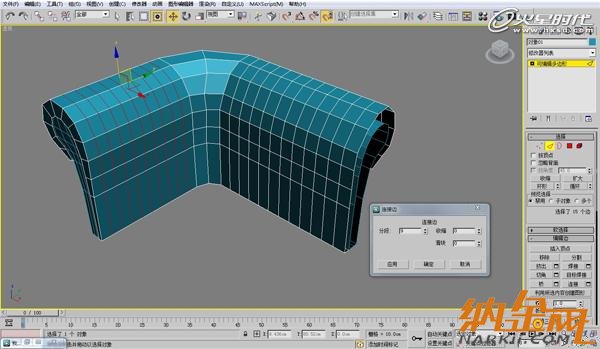

重復連接命令，選擇轉折處的邊連接。（圖09、10）
圖09
圖10

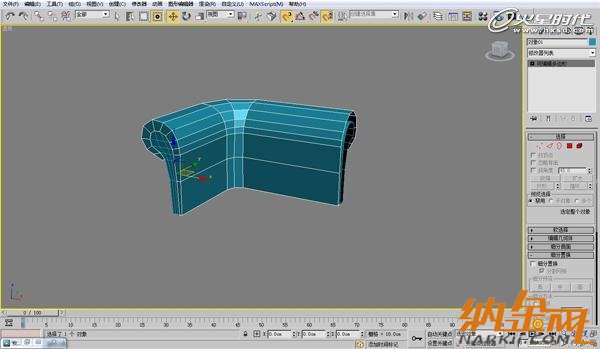

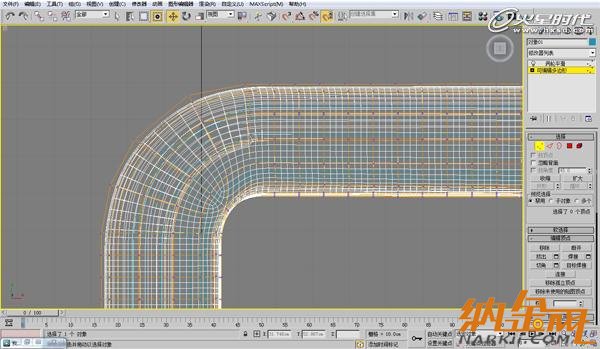

在頂視圖中，打開編輯頂點面板，打開最終顯示，移動頂點，調出轉折處圓滑的曲率。（圖11）
圖11
選擇頂點，使用連接命令將所選頂點連接起來。然后遵循隔一選一的原則，選擇靠背上的頂點。（圖12）
圖12

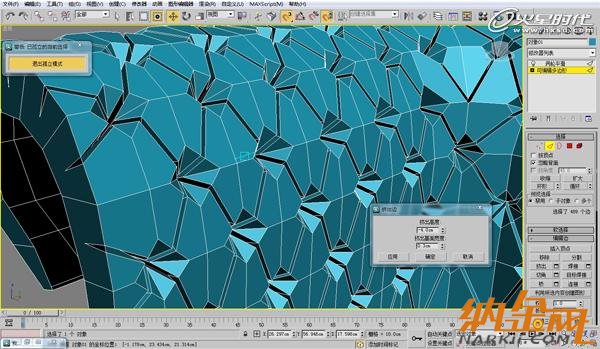

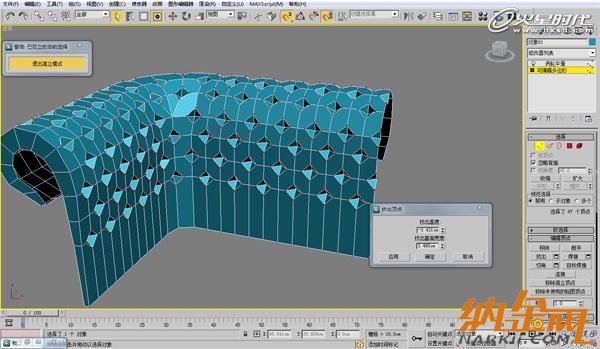

使用頂點擠出命令，向里擠出合適的高度以及基面寬度。（圖13）

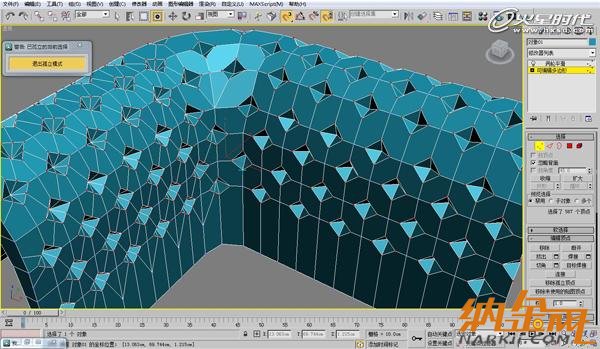

擠出完畢，使用剪切命令將“小坑”中的頂點連接起來。這個故事告訴我們，剪切也是一種加線的操作。（圖14）
圖14

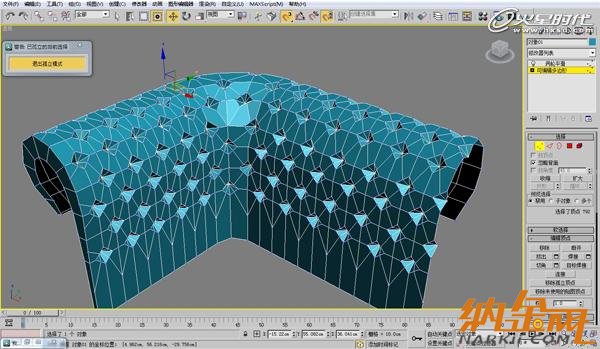

剪切完畢后，直接轉換到編輯邊的面板中，很巧，剛剛新切出的線恰好被選中。（圖15、16、17）
圖15
圖16
圖17

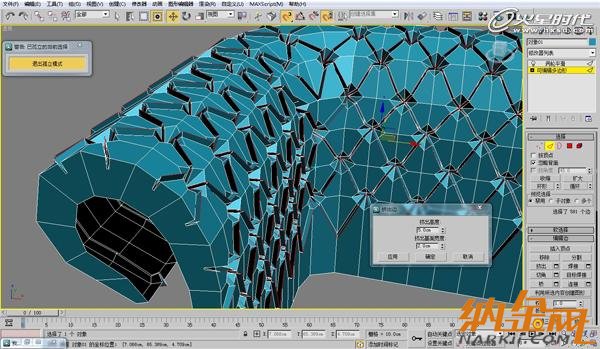

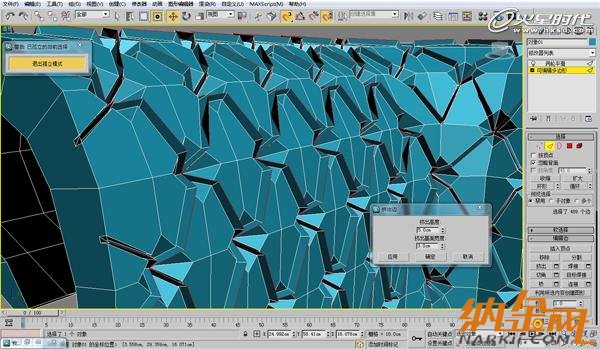

然后使用擠出命令向里擠出，調整擠出高度和基面寬度。點一下應用，然后再向外擠出，擠出高度要比剛才向里擠出的高度稍大一點。（圖18）
圖18

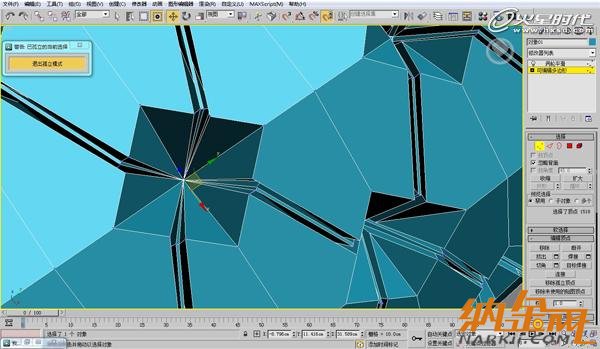

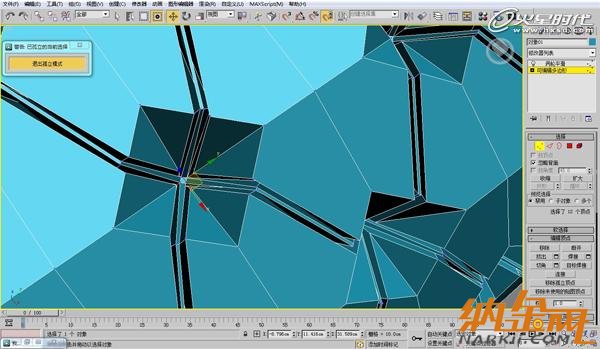

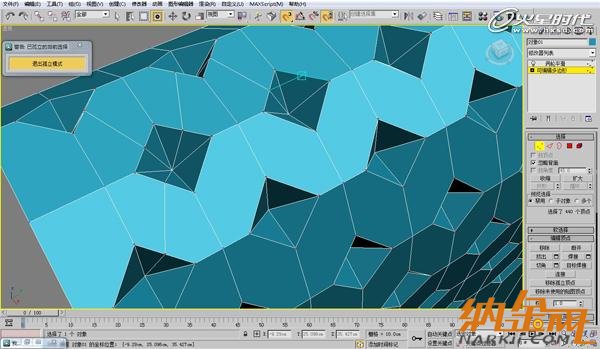

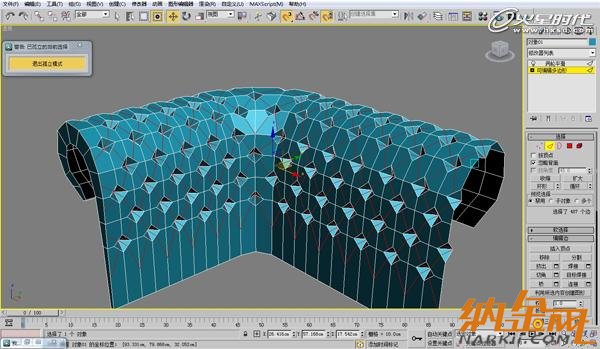

擠出完畢后，接著使用切角命令切除上圖中的模樣。（19、20、21）
圖19
圖20

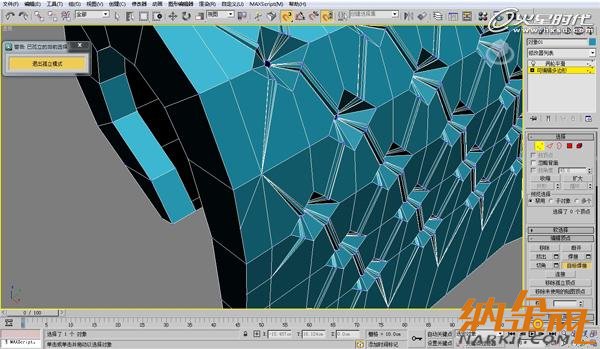

切角完畢，選擇“小坑”中的點使用塌陷命令塌陷成一個頂點。（圖22）
圖22
這樣靠背及扶手上的軟包就制作出來了。（圖23）
圖23

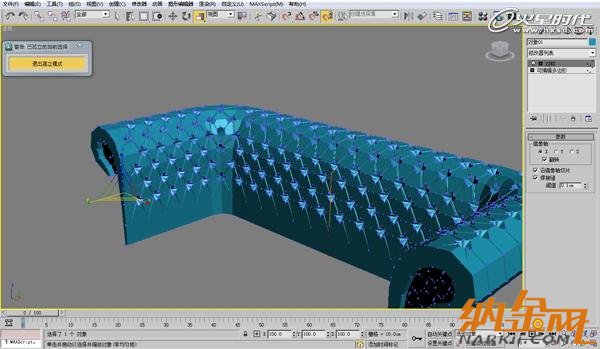

然后，選擇對稱軸處的頂點，添加一個對稱修改器觀看一下完整效果，選擇合適的軸心，并調整焊接閾值，避免焊上不需焊接的頂點。（圖24）
圖24

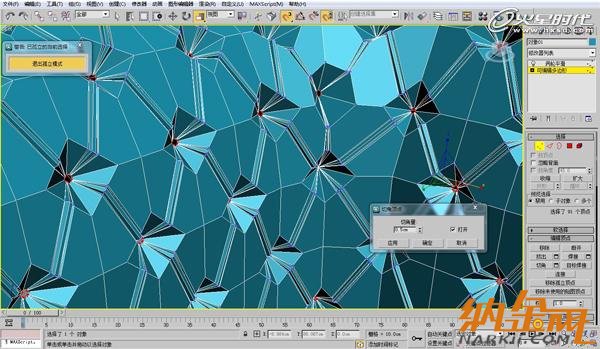

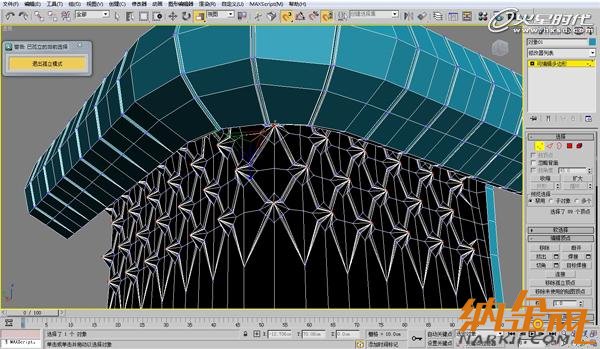

選擇所有“小坑”中的頂點使用切角命令，輸入切角值，并勾選上“打開”，點擊確定。（圖25）
圖25

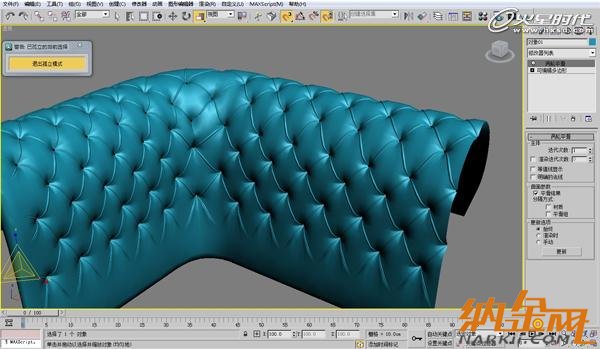

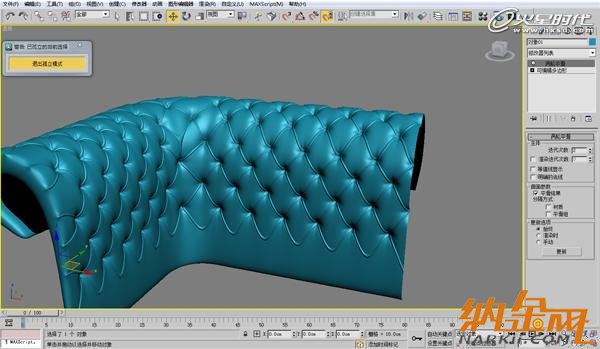

添加一個渦輪平滑修改器觀看一下效果。（圖26、27）
圖26
圖27

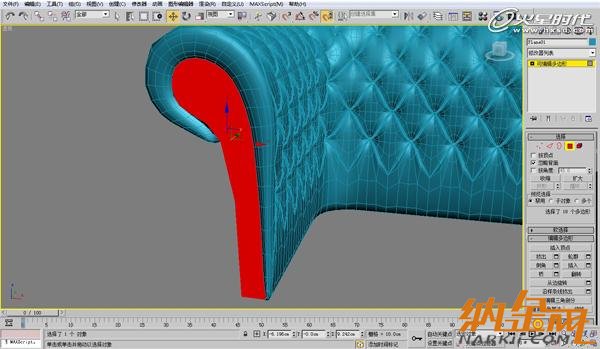

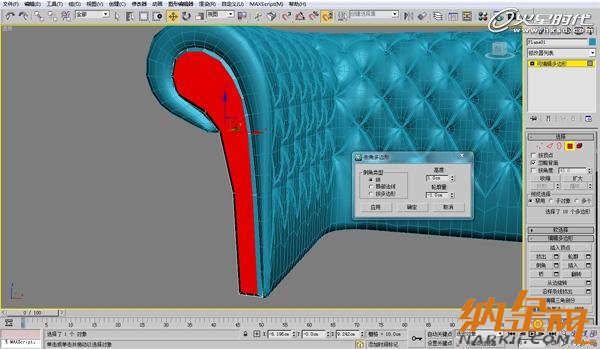

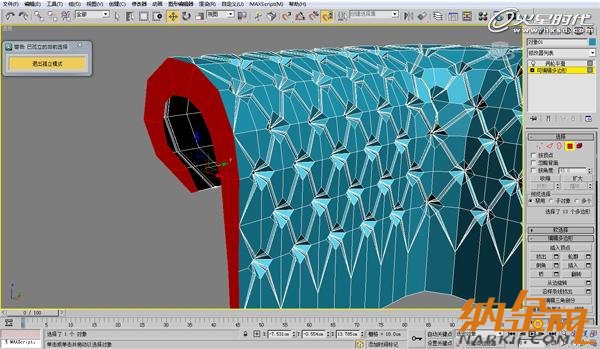

選擇側面使用倒角命令。（圖28、29）
圖28
圖29

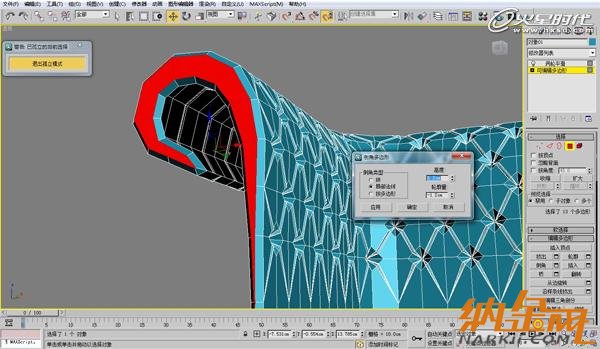

倒角的時候，倒角類型選擇局部法線，調整倒角高度和輪廓量。（圖30）
同樣，選擇扶手內芯的側面使用倒角命令，做出上圖中效果。接著將坐墊做出。（圖31、32）
圖31
圖32

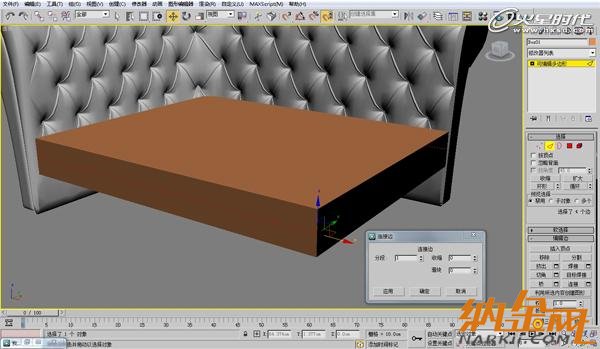

創建一個長方體，然后將其轉化為可編輯多邊形，打開編輯邊界面板，選擇側面，使用連接命令連接邊。（圖33）
圖33

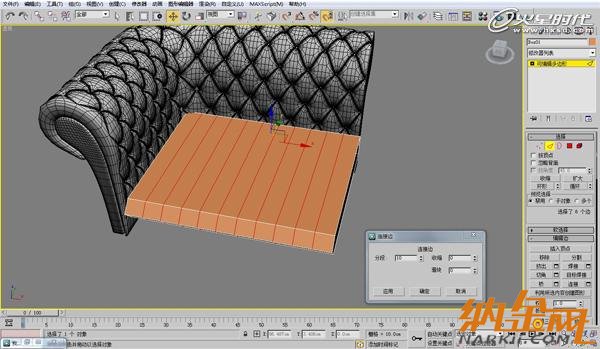

繼續上步操作，連接邊，輸入分段數。（圖34）
圖34

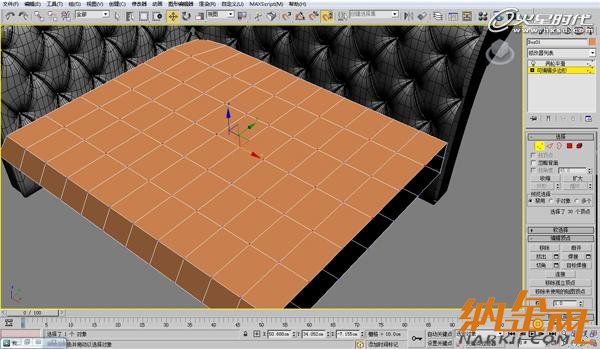

再次選擇頂點，依然遵循隔一選一的原則。（圖35、36）
圖35
圖36

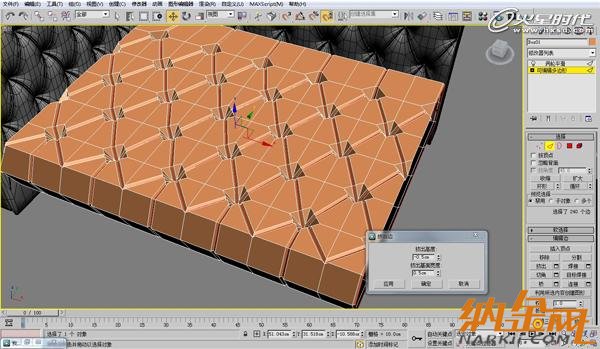

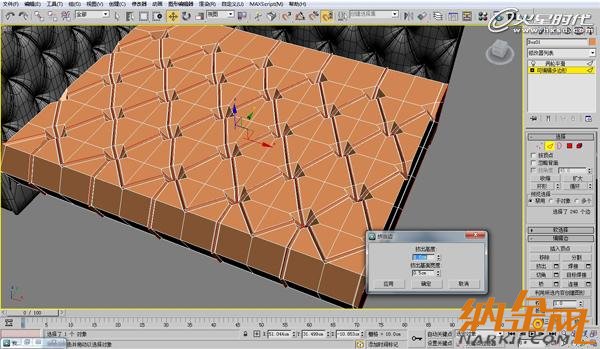

重復靠背的操作，將軟包坐墊做出。（圖37、38、39）
圖37
